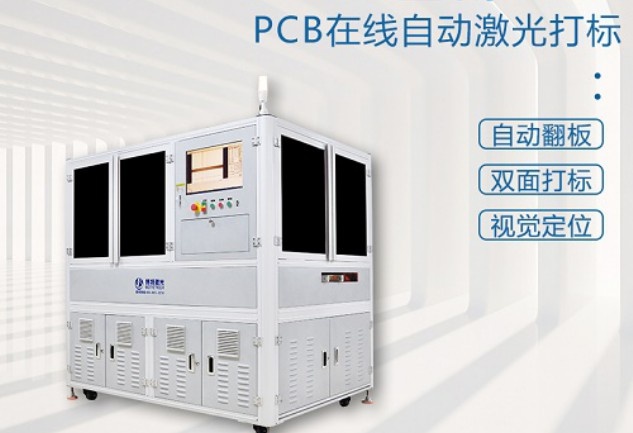

COB在線激光鐳雕機紅光和標刻對應不起來
針對COB在線激光鐳雕機出現的紅光指示與標刻位置偏差問題，以下是系統性分析與解決方案：
一、問題現象描述

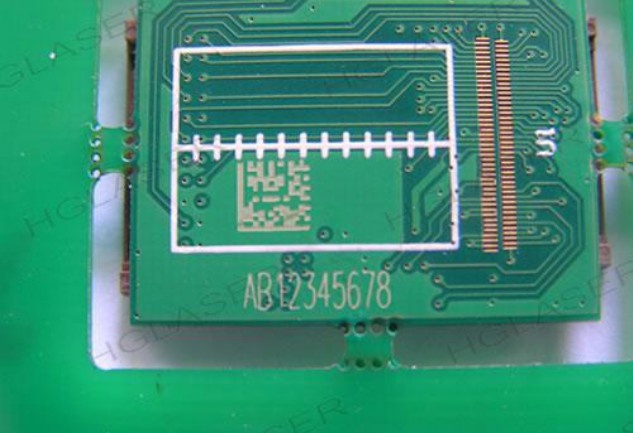

用戶反饋設備運行過程中，紅光定位點與實際激光雕刻位置存在明顯偏移，導致標刻精度不達標，可能伴隨圖案變形、文字錯位等問題。
二、潛在原因分析
1.光學系統校準異常
-激光器與紅光指示器不同軸：紅光作為預覽光源，若與激光光路未嚴格同步校準，會導致指示位置偏差。
-振鏡或場鏡偏移：振鏡角度偏差或場鏡污染/松動會改變光路，使實際雕刻點偏離紅光指示。
-紅光模塊安裝誤差：紅光二極管位移或透鏡組松動，導致指示光斑位置錯誤。
2.機械結構問題
-傳動系統誤差：X/Y軸絲杠、導軌磨損或電機失步，導致運動定位不精準。
-工作臺平面度不足：平臺傾斜或不平，影響焦距一致性，造成局部位置偏移。
-夾具定位不穩：工件夾持松動，加工中發生位移，導致標刻與紅光對位失效。
3.軟件參數設置不當
-坐標系偏移：原點設定錯誤或未補償機械公差，導致軟件坐標與實際物理位置不符。
-紅光補償參數錯誤：未根據焦距或光路差異設置正確的紅光偏移量。
-標刻參數不匹配：速度、功率、延時等參數不合理，引發激光滯后或過沖。
4.材料與環境因素
-材料反光/吸光特性：高反光材料（如金屬）可能導致紅光散射，干擾視覺定位。
-環境溫濕度波動：溫度變化引起機械部件熱脹冷縮，濕度影響光學元件折射率。
-外部振動干擾：設備周邊震動傳遞至光學平臺，導致瞬時定位偏差。
三、解決方案與步驟
1.光學系統校準
-光路同軸校準：
1.使用十字校準板，調整紅光指示器與激光束的同軸度，確保兩者焦點重合。
2.通過振鏡校正軟件，微調振鏡偏轉角度，消除XY方向偏差。
-鏡片清潔與檢查：
-清潔振鏡、場鏡及紅光透鏡，確保無污漬或劃痕。
-檢查鏡片固定螺絲是否松動，重新鎖緊后測試光路穩定性。
2.機械結構調校
-傳動系統維護：
-檢查導軌潤滑狀態，清理雜質并補充專用潤滑油。
-校準電機步距角，通過軟件進行反向間隙補償。
-平臺水平度校正：
-使用水平儀調整工作臺，確保平面度誤差＜0.02mm/m2。
-夾具優化：
-更換防滑墊片或采用真空吸附夾具，增強工件固定穩定性。
3.軟件參數優化
-坐標系重置：
1.重新設定設備原點，使用標準測試圖形驗證定位精度。
2.啟用“多點校準”功能，對工作臺不同區域分別補償偏移量。
-紅光補償設置：
-根據實際焦距輸入紅光偏移參數（通常為場鏡焦距的1-2%）。
-標刻參數調整：
-降低高速運動時的加速度，避免慣性導致的滯后。
-針對材料特性，優化激光功率與脈沖頻率（如金屬需提高峰值功率）。
4.環境與材料適配
-材料預處理：
-對高反光材料表面噴涂啞光涂層，減少紅光散射干擾。
-測試不同焦距下的雕刻效果，選擇最佳焦平面。
-環境控制：
-安裝設備于恒溫車間（建議25±2℃），配置防震地基或氣墊隔振平臺。
四、預防性維護建議
1.定期校準：每周執行一次光路校準與機械精度檢測。
2.關鍵部件點檢：每月檢查振鏡電機、導軌磨損狀態，及時更換老化部件。
3.軟件備份：保存多組標定參數模板，便于快速恢復至穩定狀態。
4.操作培訓：規范操作員裝夾流程，避免人為因素導致位移。
五、總結
紅光與標刻位置偏差需從光-機-電-軟多維度協同排查。通過標準化校準流程、參數優化及預防性維護，可顯著提升設備穩定性。若上述步驟仍未解決，建議聯系設備廠商進行振鏡動態性能檢測或控制卡固件升級。
