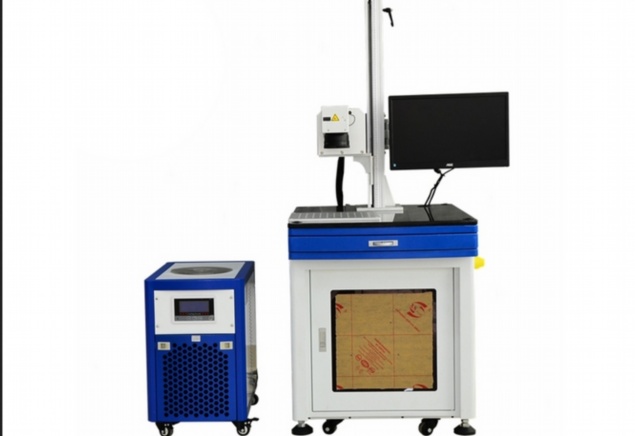

PCB在線激光鐳雕機常見問題及解決

PCB在線激光鐳雕機使用教程

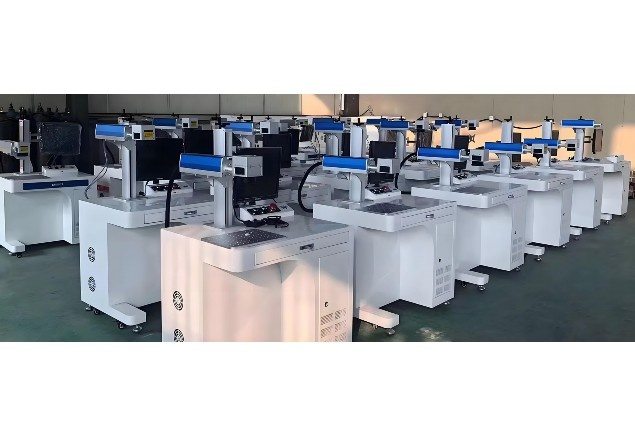

一、設備簡介

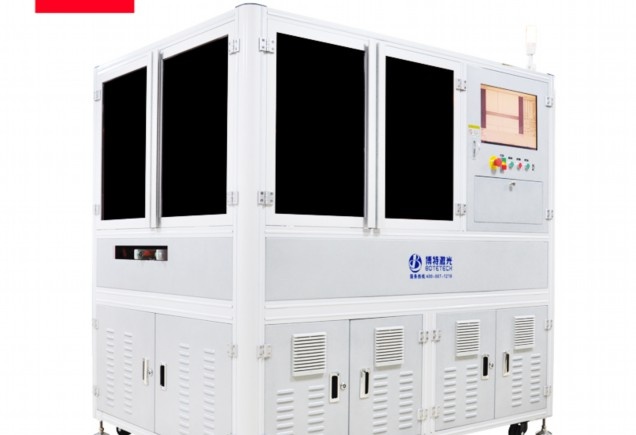

PCB在線激光鐳雕機是專為印刷電路板(PCB)標記設計的精密設備，采用高精度激光技術在PCB表面進行永久性標識。該設備可雕刻序列號、二維碼、條形碼、logo等信息，具有非接觸、高精度、高效率等特點，廣泛應用于電子制造領域。

二、安全注意事項

1. 激光安全：

– 嚴禁直視激光束或反射光

– 操作時必須佩戴專用激光防護眼鏡

– 設備運行時禁止打開防護罩

2. 電氣安全：

– 確保設備接地良好

– 非專業人員不得拆卸電氣部件

– 斷電后方可進行維護作業

3. 環境要求：

– 工作溫度：15-30℃

– 濕度：30%-70%RH

– 避免粉塵和腐蝕性氣體

三、設備組成

1. 激光系統：

– 光纖激光器（典型功率20W）

– 振鏡掃描系統

– 聚焦鏡頭

2. 運動系統：

– XY精密工作臺

– 自動對焦機構

– 傳送帶（在線式機型）

3. 控制系統：

– 工業計算機

– 專用控制軟件

– 人機交互界面

4. 輔助系統：

– 排煙裝置

– CCD定位相機

– 安全防護罩

四、操作流程

1. 開機準備：

1) 檢查電源連接（220V±10%，50Hz）

2) 打開氣源（壓縮空氣0.4-0.6MPa）

3) 啟動排煙系統

4) 按下電源開關

2. 軟件操作：

1) 啟動專用鐳雕軟件

2) 導入PCB設計文件（Gerber或DXF格式）

3) 設置雕刻參數：

– 激光功率：30-80%（根據材料調整）

– 雕刻速度：100-2000mm/s

– 填充間距：0.02-0.1mm

– 打標頻率：20-100kHz

4) 設計標記內容（支持文本、圖形、條碼等）

3. 定位校準：

1) 使用CCD相機進行基準點定位

2) 自動對焦（或手動設置焦距）

3) 進行測試打標并微調位置

4. 批量生產：

1) 設置傳送帶速度（與產線同步）

2) 啟動自動模式

3) 監控雕刻質量

五、常見問題處理

1. 雕刻深度不足：

– 檢查激光功率設置

– 清潔聚焦鏡頭

– 確認焦距準確

2. 位置偏移：

– 重新校準基準點

– 檢查PCB固定是否牢固

– 調整傳送帶同步參數

3. 標記不清晰：

– 調整打標頻率

– 清潔PCB表面

– 檢查光路是否正常

六、日常維護

1. 每日維護：

– 清潔設備表面

– 檢查光路系統

– 清空廢料收集盒

2. 每周維護：

– 潤滑運動部件

– 檢查散熱系統

– 校準激光功率

3. 每月維護：

– 全面清潔光學元件

– 檢查電氣連接

– 進行設備性能測試

七、注意事項

1. 不同PCB材料（FR4、鋁基板、陶瓷基板等）需調整參數

2. 雕刻含銅層時注意參數設置，避免銅層損傷

3. 定期備份系統參數和標記模板

4. 出現異常立即按下急停按鈕

本教程僅供參考，具體操作請以設備說明書為準。建議操作人員接受專業培訓后再進行設備操作，確保安全和加工質量。

PCB在線激光鐳雕機作業指導書

一、設備概述

PCB在線激光鐳雕機是一種高精度自動化設備，用于在印刷電路板（PCB）表面進行永久性標記，包括序列號、二維碼、條形碼、LOGO及生產信息等。該設備通過激光束在PCB表面形成氧化或雕刻效果，具有非接觸、高速度、高分辨率的特點，適用于柔性板、硬板、銅箔等多種材料。

二、安全注意事項

1. 激光防護

– 操作時嚴禁直視激光束或反射光，需佩戴專用激光防護眼鏡。

– 設備運行時禁止打開防護罩，避免激光泄漏。

2. 電氣安全

– 接地必須可靠，禁止濕手操作電源開關。

– 緊急情況下立即按下急停按鈕（紅色）。

3. 環境要求

– 工作溫度：10~35℃，濕度≤70%，避免粉塵和腐蝕性氣體。

– 設備周邊1米內禁止堆放易燃物品。

三、操作流程

1. 開機準備

– 檢查電源線、氣路（如需氣冷）連接是否正常。

– 清潔工作臺面，確保無雜物遮擋激光路徑。

– 打開設備總電源，啟動控制軟件，完成系統自檢。

2. 參數設置

– 文件導入：將設計好的鐳雕文件（DXF/BMP/PLT格式）導入軟件，調整尺寸和位置。

– 參數調整：

– 功率：根據材料選擇（通常20%~80%額定功率，銅箔需更高功率）。

– 速度：100~2000mm/s（精細圖案需低速）。

– 頻率：20~100kHz（高頻適用于淺標記）。

– 焦距校準：使用校準塊調整激光頭至PCB表面焦點位置（通常±0.1mm）。

3. 試雕與驗證

– 放置廢板進行試雕，檢查標記清晰度、深度及位置偏差。

– 使用顯微鏡或掃碼槍驗證二維碼/條形碼可讀性。

4. 批量生產

– 將PCB板放入傳送帶或夾具，確保定位孔對齊。

– 啟動自動模式，設備按程序連續作業。

– 每30分鐘抽檢一次標記質量，記錄《鐳雕過程檢驗表》。

5. 關機步驟

– 退出控制軟件，關閉激光器電源。

– 清潔鏡頭（用無水乙醇和無塵布單向擦拭）。

– 斷開總電源，填寫設備點檢表。

四、常見問題處理

| 故障現象 | 可能原因 | 解決方案 |

|–|–|–|

| 標記模糊 | 焦距偏移/功率不足 | 重新校準焦距，提高功率 |

| 雕刻位置偏移 | 夾具松動/文件坐標錯誤 | 緊固夾具，校對文件原點 |

| 激光不發射 | 光路遮擋/軟件故障 | 檢查光路鏡片，重啟軟件 |

五、維護保養

1. 每日保養：清理廢料槽，檢查導軌潤滑。

2. 每周保養：清潔光學鏡片，檢查散熱風扇。

3. 每月保養：校準激光光路，緊固電氣端子。

六、附錄

– 緊急聯系人：設備工程師XXX 電話XXX

– 相關文件：《激光設備安全規范》《PCB鐳雕質量標準》

編制： 技術部

版本： V1.2

日期： 2023年XX月XX日

（全文約800字）

注：實際操作需結合設備廠家手冊及企業標準調整參數。

PCB在線激光鐳雕機參數設置指南

一、設備概述

PCB在線激光鐳雕機是用于印刷電路板(PCB)表面標記的高精度加工設備，采用激光技術實現無接觸式永久性標記。該設備廣泛應用于電子制造業，可完成序列號、二維碼、條形碼、Logo等信息的精確雕刻。

二、核心參數設置

1. 激光參數

– 激光功率：通常設置在10%-90%范圍內，根據材料特性調整

– FR-4基板：30-60W

– 阻焊油墨：20-40W

– 銅層：50-80W

– 脈沖頻率：20-100kHz，高頻適合精細標記，低頻適合深度雕刻

– 波長：常見1064nm(光纖激光)或532nm(綠光激光)

– 光斑直徑：0.02-0.1mm，影響標記精度

2. 運動控制參數

– 掃描速度：100-3000mm/s，速度越慢標記越深

– 填充間距：0.01-0.1mm，決定填充密度

– 跳轉速度：3000-7000mm/s，非加工區域移動速度

– 加速度：500-3000mm/s2，影響加工效率

3. 加工參數

– 雕刻深度：0.01-0.1mm，通過功率和速度組合控制

– 加工次數：1-3次，多次加工可增加深度但降低效率

– 填充方式：單向/雙向/環形填充，影響加工效果和速度

– 點陣密度：300-1200DPI，高密度適合精細圖案

4. 光學參數

– 聚焦鏡焦距：100-200mm，短焦距適合小范圍精細加工

– 離焦量：±0.5mm，微調可獲得最佳效果

– 擴束鏡倍數：2-5X，影響光斑質量和能量密度

三、材料對應參數參考

| 材料類型 | 功率(%) | 頻率(kHz) | 速度(mm/s) | 填充間距(mm) |

||–|-|–|-|

| FR-4基板 | 40-60| 30-50| 800-1200| 0.05-0.08 |

| 阻焊綠油 | 30-50| 50-80| 1000-1500 | 0.03-0.06 |

| 銅箔層| 50-70| 20-40| 600-1000| 0.06-0.10 |

| 字符油墨 | 25-45| 60-100 | 1200-2000 | 0.02-0.05 |

四、參數優化建議

1. 測試矩陣法：建立功率-速度矩陣測試卡，確定最佳參數組合

2. 漸進式調整：每次只調整一個參數，觀察效果變化

3. 環境控制：保持恒溫(20-25℃)和濕度(40-60%)環境

4. 定期校準：每周進行光路校準和焦距檢查

5. 材料測試：新批次材料需進行小樣測試

五、常見問題解決方案

1. 標記不清晰：

– 提高功率10-20%

– 降低速度20-30%

– 檢查聚焦是否準確

2. 材料燒焦：

– 降低功率15-25%

– 提高頻率20-40kHz

– 增加掃描速度

3. 位置偏差：

– 檢查機械傳動系統

– 校準CCD定位系統

– 確認PCB固定牢固

4. 深度不均勻：

– 檢查光路清潔度

– 確保加工平面水平

– 調整填充間距

六、安全參數設置

1. 安全光柵：設置有效保護區域

2. 急停響應：<100ms響應時間 3. 激光防護：符合Class 1安全標準 4. 煙霧處理：排風量≥200m3/h 通過合理設置上述參數，可確保PCB在線激光鐳雕機實現高質量、高效率的標記效果，同時保證設備穩定運行和操作安全。建議操作人員建立參數記錄檔案，為不同材料和應用場景積累優化經驗。
