CCD定位偏移的常見原因與修正技巧

CCD（電荷耦合器件）技術作為一種高精度的圖像傳感器，廣泛應用于工業自動化、醫療成像、科研儀器和機器人視覺等領域，尤其在定位系統中扮演著關鍵角色。例如，在半導體制造中，CCD用于芯片對準；在顯微鏡成像中，它確保樣本的精確掃描；而在自動化檢測中，CCD幫助識別產品缺陷。

然而，CCD定位偏移——即設備在定位過程中發生的非預期位置偏差——是一個常見問題，可能導致測量誤差、生產中斷或數據失真，進而影響整體系統的可靠性和效率。據統計，在精密制造行業中，超過30%的設備故障與定位誤差相關。

因此，理解CCD定位偏移的常見原因并掌握有效的修正技巧，對于維護系統穩定性和提升性能至關重要。本文將系統分析CCD定位偏移的主要因素，并提供實用的修正方法，幫助用戶從預防和修復兩個角度應對這一問題。

常見原因

CCD定位偏移的原因多樣，通常涉及機械、環境、光學、電子和軟件等多個方面。深入分析這些因素，有助于針對性解決偏移問題。

1.機械因素：機械振動和安裝不穩是導致CCD定位偏移的常見原因。在高速運行的設備中，如自動化生產線或機器人系統，外部振動（例如來自馬達或傳送帶）可能傳遞到CCD組件，引起微米級的位置漂移。此外，安裝不當——如螺絲松動或支架變形——會直接改變CCD的相對位置。例如，在工業相機應用中，如果CCD模塊未牢固固定，長期使用后可能因疲勞而偏移，導致圖像采集不準確。機械磨損也是一個潛在問題，尤其是在高頻率使用的設備中，軸承或導軌的磨損會逐步放大定位誤差。

2.環境因素：溫度和濕度變化對CCD定位有顯著影響。CCD傳感器和支撐結構通常由金屬或半導體材料制成，這些材料會隨溫度波動發生熱脹冷縮。例如，在無溫控環境中，溫度升高1℃可能導致CCD支架膨脹數微米，足以造成可見的定位偏差。濕度變化則可能引起冷凝，干擾光學路徑或導致電子部件短路。此外，灰塵和污染物在光學表面堆積，會散射光線，間接引發定位錯誤。在戶外或惡劣工業環境中，這些因素更為突出，需要定期監控。

3.光學因素：光學系統的問題，如鏡頭畸變、污漬或對準誤差，是CCD定位偏移的直接誘因。鏡頭畸變（例如桶形或枕形失真）會使圖像邊緣變形，導致CCD計算的位置與實際坐標不符。灰塵、指紋或油污在鏡頭或濾光片上的積累，會降低圖像對比度，干擾定位算法的準確性。同時，光學組件的安裝角度偏差——例如在顯微鏡中物鏡未對準——會引入系統性誤差。如果CCD與光源的配合不當，如照明不均勻，也可能放大這些影響。

4.電子因素：電子干擾和電源不穩定常導致CCD信號失真，進而引發定位偏移。電磁干擾（EMI）來自附近電機、變頻器或無線設備，可能干擾CCD的輸出信號，造成數據跳變。電源電壓波動則會影響CCD的驅動電路，導致采樣時序錯誤。例如，在醫療成像設備中，電源噪聲可能使CCD輸出模糊圖像，無法精確定位。此外，CCD本身的電子老化，如傳感器像素退化，也會逐步降低定位精度。

5.軟件和校準因素：軟件算法缺陷和校準錯誤是CCD定位偏移的軟性原因。定位通常依賴于圖像處理算法（如邊緣檢測或模板匹配），如果算法參數設置不當或存在bug，可能錯誤解讀CCD數據。校準數據過時或丟失——例如，因系統更新或人為錯誤導致校準文件損壞——會使CCD無法正確參考坐標系。在多CCD系統中，同步問題也可能引起偏移，例如各個傳感器時間戳不匹配，導致整體定位失調。

修正技巧

針對上述原因，修正CCD定位偏移需要綜合機械加固、環境控制、光學維護、電子防護和軟件管理等多方面措施。以下是一些實用技巧，可幫助用戶快速恢復系統精度并預防未來問題。

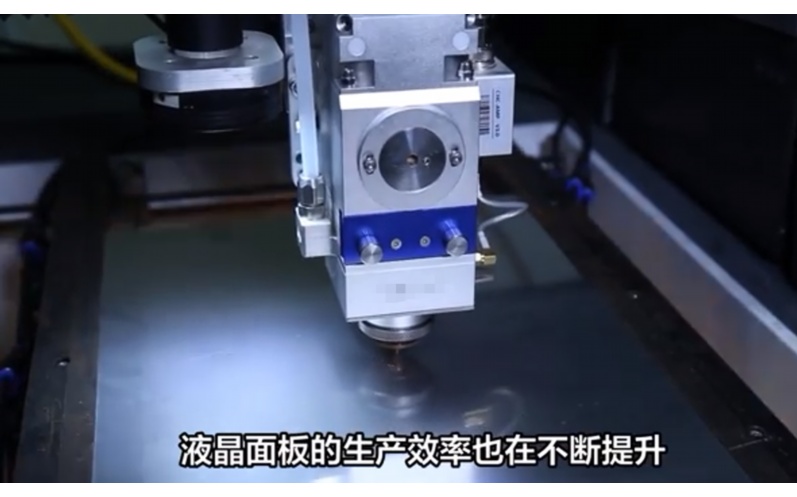

1.機械加固與維護：首先，確保CCD組件安裝穩固，使用防震材料（如橡膠墊或彈簧減震器）隔離外部振動。定期檢查螺絲和支架，緊固松動部件，并在高負載應用中采用冗余設計。對于磨損部件，如導軌或軸承，實施預防性維護計劃，定期潤滑或更換。例如，在自動化生產線中，可以安裝慣性傳感器實時監測振動，并自動調整CCD位置。此外，設計時考慮模塊化結構，便于快速更換故障組件，減少停機時間。

2.環境控制與監控：維持穩定的環境條件是防止偏移的關鍵。將CCD系統置于恒溫恒濕室內，使用空調或加熱器控制溫度波動在±1℃以內，并配備除濕器防止冷凝。定期清潔光學表面，用無塵布和專用清潔劑去除灰塵和污漬。在多塵環境中，添加防護罩或空氣過濾器。同時，使用環境傳感器（如溫濕度計）進行連續監控，并記錄數據以分析趨勢，提前預警潛在問題。

3.光學校準與維護：定期進行光學系統校準，使用標準參考物（如網格板或校準靶）調整鏡頭對焦和角度，糾正畸變。清潔鏡頭和濾光片時，遵循廠家指南，避免刮傷。如果發現嚴重畸變，考慮升級到高質量鏡頭或添加畸變校正軟件模塊。在照明方面，確保均勻光源，避免陰影干擾。例如，在顯微鏡應用中，每月執行一次全系統光學校準，可以顯著減少定位誤差。

4.電子防護與優化：屏蔽電子干擾是修正偏移的重要步驟。使用屏蔽電纜和接地措施減少EMI影響，安裝穩壓器或UPS（不間斷電源）確保電源穩定。定期檢查CCD驅動電路和連接器，更換老化部件。在信號處理中，添加濾波器算法去除噪聲。例如，在工業視覺系統中，可以采用差分信號傳輸增強抗干擾能力。同時，定期測試CCD傳感器的電子性能，通過診斷工具檢測像素異常，及時更換受損單元。

5.軟件更新與校準管理：保持軟件最新，定期更新算法和固件以修復已知bug。實施嚴格的校準規程，例如每季度執行一次全系統校準，并備份校準數據以防丟失。在軟件中，集成自動診斷功能，實時監測定位偏差并提示修正。對于多CCD系統，確保時間同步，使用統一時鐘源。例如，在機器人導航中，可以采用機器學習算法自適應調整參數，提高定位魯棒性。此外，培訓操作人員正確使用軟件界面，避免人為設置錯誤。

總之，CCD定位偏移是一個多因素問題，但通過系統性的原因分析和針對性的修正技巧，可以有效管理和預防。建議用戶建立定期維護計劃，結合硬件和軟件優化，以提升整體系統可靠性。在實際應用中，早期檢測和快速響應是減少損失的關鍵。

FAQ問答

1.Q:什么是CCD定位偏移？它通常如何影響系統性能？

A:CCD定位偏移是指CCD設備在定位過程中發生的非預期位置偏差，導致采集的圖像或數據與真實坐標不符。這會直接影響系統精度，例如在自動化檢測中造成誤判，在醫療成像中引發診斷錯誤，或在工業生產中增加廢品率，嚴重時可能導致設備停機和經濟損失。

2.Q:如何快速檢測CCD定位偏移？有哪些常用工具或方法？

A:快速檢測方法包括使用標準參考物（如校準板）進行視覺對比，觀察圖像是否對齊；利用軟件診斷工具運行自檢程序，分析定位誤差數據；或通過性能測試，如重復定位實驗測量偏差值。常用工具有光學比較儀、專用軟件（如Halcon或OpenCV庫）和多功能測試儀，這些方法簡單易行，可在日常維護中實施。

3.Q:CCD定位偏移在哪些應用中最常見？是否有行業特定風險？

A:CCD定位偏移常見于高精度領域，如半導體制造（光刻對準）、顯微鏡成像（生物樣本掃描）、機器人視覺（物體抓取）和自動化檢測（PCB板檢查）。行業特定風險包括：在醫療設備中，偏移可能影響手術導航；在航空航天中，可能導致測量數據錯誤；這些行業對精度要求極高，因此偏移風險更易引發嚴重后果。

4.Q:如何預防CCD定位偏移？日常維護中應注意什么？

A:預防措施包括：定期進行機械檢查（緊固螺絲和減震）、控制環境條件（恒溫恒濕）、清潔光學部件、更新軟件和校準數據。日常維護中，應注意記錄運行數據、培訓操作人員規范使用，并建立預防性維護計劃，例如每月檢查一次電子連接和光學對齊，以早期發現潛在問題。

5.Q:如果CCD定位偏移突然發生，應該如何緊急處理以最小化影響？

A:緊急處理步驟包括：立即停止設備運行，防止錯誤擴大；檢查常見原因如電源波動或機械松動，并簡單清潔光學表面；運行快速校準程序或恢復備份校準數據；如果問題持續，隔離故障組件并聯系專業支持。同時，記錄事件細節用于后續分析，以最小化停機時間和生產損失。
