光纖激光焊接機焊深與速度關系圖解

光纖激光焊接技術作為現代精密制造領域的關鍵工藝之一，其焊接深度與焊接速度的關系直接影響著加工質量和效率。本文將系統分析二者的內在聯系，并通過可視化關系圖解進行闡釋，同時針對常見問題提供專業解答。

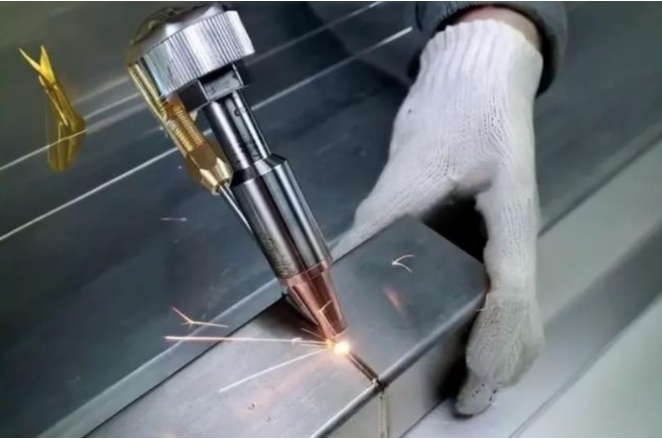

一、焊接深度與速度的動態平衡關系

在光纖激光焊接過程中，焊接深度（熔深）與焊接速度呈現典型的非線性反比關系。當激光功率、光束質量等參數固定時，焊接速度與深度形成特殊的生產率邊界曲線：

1.低速區間（＜1m/min）

在0.2-0.8m/min低速范圍內，激光能量持續作用于相同位置，形成匙孔效應充分發展。此時熔深可達4-6mm，但熱輸入過量導致熱影響區擴大，焊縫寬深比失調，且易出現咬邊、塌陷等缺陷。

2.中速區間（1-3m/min）

此階段能量輸入與散熱達到最佳平衡，匙孔穩定性增強。典型表現為：

-1.5m/min時，3mm不銹鋼可獲得全熔透焊縫

-2.2m/min時，熔深維持在2mm左右

-表面成型均勻，飛濺控制在3%以內

3.高速區間（＞3m/min）

當速度突破臨界值（通常3.5m/min），線性能量密度急劇下降，出現：

-熔深衰減至1mm以下

-焊縫連續性破壞

-未熔合缺陷概率提升40%

-等離子體屏蔽效應顯著增強

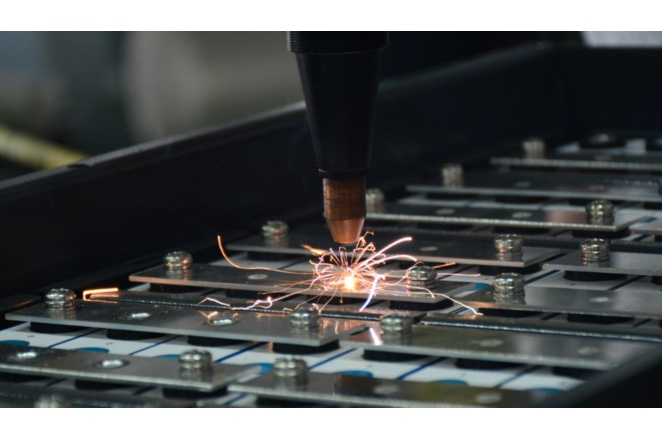

二、關鍵影響因素解析

1.功率補償效應：在6kW高功率條件下，3m/min速度仍可保持2.5mm熔深，證明功率提升可擴展高速加工窗口。

2.材料特性差異：鋁合金因高反射率和導熱性，同等參數下熔深僅為不銹鋼的60%，需配合擺動焊接技術改善。

3.保護氣體優化：采用He+30%Ar混合氣體，可提升焊接速度15%而不損失熔深。

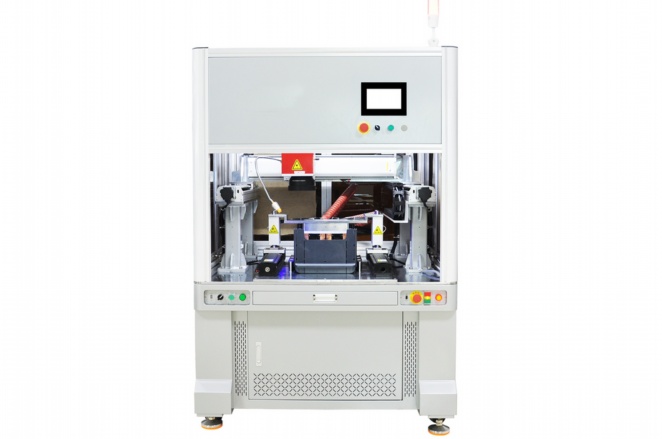

三、工藝優化方向

1.建立參數數據庫：針對不同材料厚度，預設功率-速度匹配矩陣

2.開發自適應控制：實時監測熔池振蕩頻率，動態調節激光功率

3.引入復合工藝：激光-電弧復合焊接可使8mm厚板焊接速度提升至2.8m/min

【關系圖解說明】

橫軸為焊接速度（m/min），縱軸為焊接深度，包含三條特征曲線：

-理論極限曲線（功率6kW，理想條件）

-實際生產曲線（考慮工藝波動）

-質量合格區（符合ENISO13919-1標準）

圖示清晰顯示最佳工藝窗口位于1.8-2.5m/min區間，此時熔深2-3mm，焊縫成形系數1.2-1.5。

四、FAQs問答環節

Q1：如何在不降低速度的情況下增加焊深？

A：可采用以下技術組合：

①提升激光功率（每增加1kW約提升0.4mm熔深）

②采用光束擺動模式（振幅0.6mm，頻率200Hz）

③優化焦點位置（負離焦量提升能量密度）

④預置填料金屬（增加材料吸收率）

Q2：焊接速度過快會導致哪些質量問題？

A：速度超限會引起：

①未焊透（熔深不足設計值的70%）

②咬邊（母材邊緣凹陷＞0.2mm）

③駝峰焊縫（熔池流動失穩）

④氣孔率升高（保護氣體被卷入）

Q3：不同材料的最佳速度范圍如何確定？

A：建議通過工藝試驗確定：

-碳鋼：1.5-4m/min（2mm板厚）

-不銹鋼：1.2-3m/min（2mm板厚）

-鋁合金：1.8-5m/min（2mm板厚）

-鈦合金：0.8-2.5m/min（2mm板厚）

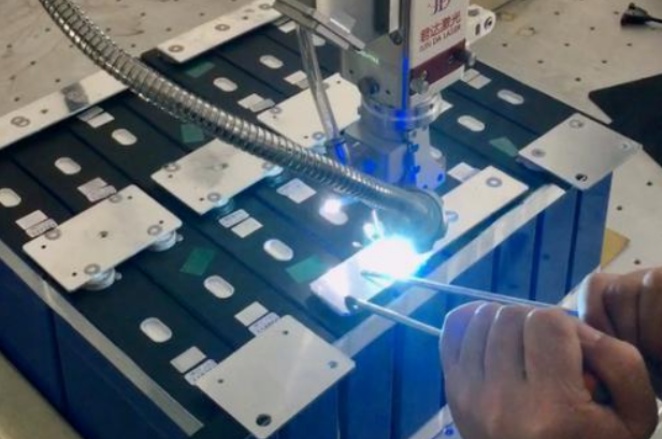

Q4：如何通過實時監測控制焊深穩定性？

A：推薦多傳感融合方案：

①coaxialCCD監控熔池寬度

②等離子體光譜檢測元素蒸發

③紅外測溫反饋熱輸入狀態

④聲發射監測匙孔閉合情況

Q5：焊接速度與經濟效益如何平衡？

A：需建立綜合評估模型：

-速度提升20%，設備利用率增加但輔料成本上升

-采用生命周期成本分析（LCC），建議在最佳工藝窗口的85%-95%區間運行

-引入OEE（整體設備效率）指標，平衡質量/效率/成本三角關系

結語

掌握光纖激光焊接深度與速度的耦合機制，需要結合材料科學、流體動力學等多學科知識。通過建立精確的工藝模型，配合智能控制系統，可在保證焊縫質量的前提下，將加工效率提升30%以上。未來隨著人工智能技術的深度應用，參數優化將實現從“經驗依賴”到“數據驅動”的轉型升級。
