光纖激光焊接機(jī)焊縫美觀度提升技巧

光纖激光焊接機(jī)憑借其高能量密度、高效率、低熱影響區(qū)等優(yōu)勢，在精密制造、汽車、航空航天等領(lǐng)域廣泛應(yīng)用。然而，在實(shí)際操作中，焊縫的美觀度直接影響產(chǎn)品質(zhì)量和客戶滿意度。美觀的焊縫不僅表面光滑、均勻，無裂紋、氣孔等缺陷，還能提升產(chǎn)品的整體質(zhì)感。

以下將從設(shè)備參數(shù)優(yōu)化、工藝控制、材料處理及操作技巧等方面，詳細(xì)探討提升光纖激光焊接機(jī)焊縫美觀度的實(shí)用方法。

一、優(yōu)化激光參數(shù)設(shè)置

激光參數(shù)是影響焊縫美觀度的核心因素。合理調(diào)整功率、頻率、脈寬和速度等參數(shù)，可顯著改善焊縫外觀。

1.功率與速度匹配：功率過高或焊接速度過快可能導(dǎo)致焊縫過燒、凹陷或飛濺；功率過低或速度過慢則易產(chǎn)生未焊透或表面粗糙。建議通過試驗(yàn)確定最佳匹配值，例如在焊接薄板時，采用較低功率（如500-1000W）和較高速度（如5-10m/min），以確保焊縫均勻平滑。

2.脈沖頻率與脈寬：對于脈沖激光焊接，適當(dāng)提高脈沖頻率（如50-200Hz）和調(diào)整脈寬（如0.5-5ms）可減少熱輸入，避免材料過熱，從而形成細(xì)密、連續(xù)的焊點(diǎn)，提升表面一致性。

3.焦點(diǎn)位置控制：焦點(diǎn)位置對焊縫成形至關(guān)重要。焦點(diǎn)過于偏向工件表面易導(dǎo)致飛濺，而偏離則可能造成焊接不牢。通常將焦點(diǎn)設(shè)置在工件表面或略低于表面，并通過實(shí)時監(jiān)測系統(tǒng)調(diào)整，以保持穩(wěn)定。

二、加強(qiáng)工藝控制與輔助措施

工藝細(xì)節(jié)決定了焊縫的最終質(zhì)量，需從氣體保護(hù)、夾具設(shè)計和焊接路徑等方面入手。

1.氣體保護(hù)優(yōu)化：使用高純度惰性氣體（如氬氣或氮?dú)猓┳鳛楸Ｗo(hù)氣體，可有效防止氧化和污染。氣體流量宜控制在10-20L/min，噴嘴角度與距離需調(diào)整至覆蓋整個熔池區(qū)域，避免氣流紊亂導(dǎo)致焊縫發(fā)黑或氣孔。

2.夾具與裝夾精度：精密夾具確保工件對接緊密，減少間隙和錯位。對于異形工件，采用柔性夾具或自適應(yīng)系統(tǒng)，避免因振動或位移造成焊縫不平整。同時，保持工件表面清潔，無油污、銹跡或水分，必要時進(jìn)行預(yù)處理如拋光或酸洗。

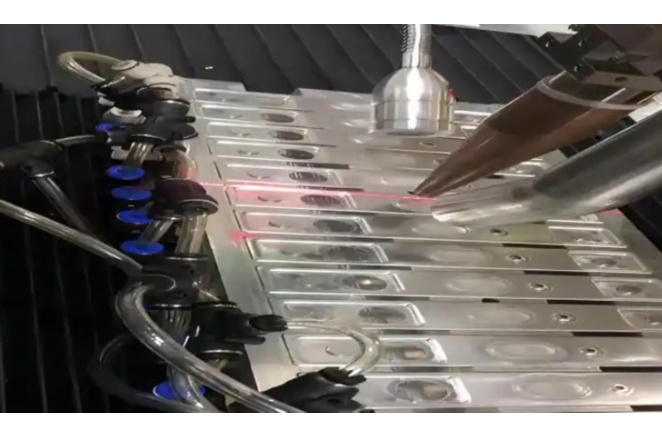

3.焊接路徑規(guī)劃：合理的焊接路徑可減少熱累積和變形。采用分段焊接或跳躍式路徑，避免連續(xù)長焊縫引起的熱應(yīng)力集中。對于復(fù)雜形狀，使用機(jī)器人或CNC系統(tǒng)實(shí)現(xiàn)多軸聯(lián)動，確保焊槍運(yùn)動平穩(wěn)，焊縫均勻。

三、材料與預(yù)處理管理

工件材料特性直接影響焊接效果，需根據(jù)材料類型調(diào)整工藝。

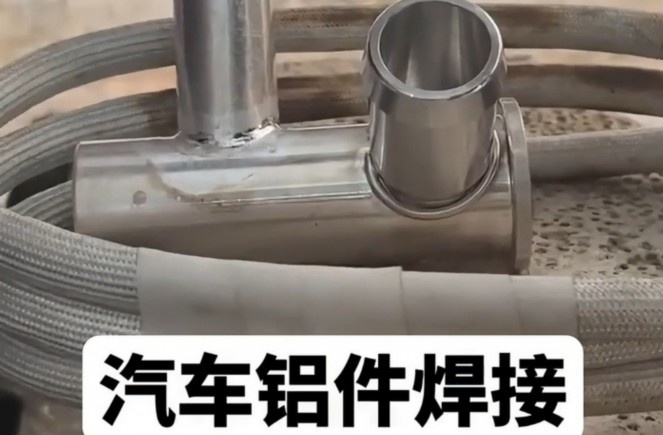

1.材料選擇與匹配：不同材料（如不銹鋼、鋁合金或鈦合金）的激光吸收率和熱導(dǎo)率各異。例如，鋁合金易產(chǎn)生氣孔，需采用高頻脈沖和雙光束技術(shù)；不銹鋼則需控制熱輸入以防止變色。必要時，使用填充材料以改善焊縫成形和機(jī)械性能。

2.表面預(yù)處理：工件表面粗糙度應(yīng)控制在Ra≤1.6μm，可通過打磨或化學(xué)處理實(shí)現(xiàn)。對于高反射材料（如銅），預(yù)先涂覆吸收層（如石墨或?qū)Ｓ猛苛希┛商嵘す饽芰坷寐剩瑴p少飛濺和缺陷。

四、操作與維護(hù)技巧

規(guī)范的操作和定期維護(hù)是保證焊縫美觀度的基礎(chǔ)。

1.操作員培訓(xùn)：操作員需熟悉設(shè)備性能和工藝規(guī)范，掌握實(shí)時監(jiān)控技能。例如，通過視覺系統(tǒng)或傳感器檢測熔池狀態(tài)，及時調(diào)整參數(shù)以應(yīng)對異常。

2.設(shè)備維護(hù)：定期清潔光學(xué)鏡片（如聚焦鏡和反射鏡），防止污染導(dǎo)致能量損失；校準(zhǔn)激光器和導(dǎo)光系統(tǒng)，確保光束質(zhì)量穩(wěn)定。建議每工作200小時進(jìn)行一次全面檢查，包括冷卻系統(tǒng)和氣體管路。

3.環(huán)境控制：在無塵、恒溫恒濕環(huán)境中操作，避免粉塵和濕度影響焊接過程。安裝排煙系統(tǒng)，及時去除焊接煙塵，防止附著于焊縫表面。

五、后續(xù)處理與檢驗(yàn)

焊接后處理可進(jìn)一步提升美觀度，而嚴(yán)格檢驗(yàn)則確保質(zhì)量達(dá)標(biāo)。

1.后處理工藝：對于要求高的焊縫，進(jìn)行拋光、打磨或電解處理，以去除氧化層和微小不平整。例如，使用細(xì)砂紙或激光重熔技術(shù)，使表面光滑如鏡。

2.質(zhì)量檢驗(yàn)：采用目視檢查、顯微鏡觀察或無損檢測（如X射線）評估焊縫。標(biāo)準(zhǔn)可參照ISO13919-1，確保無裂紋、氣孔和咬邊等缺陷。

總之，提升光纖激光焊接機(jī)焊縫美觀度需綜合設(shè)備、工藝、材料和操作等多方面因素。通過精細(xì)參數(shù)調(diào)整、嚴(yán)格工藝控制和持續(xù)優(yōu)化，可實(shí)現(xiàn)高質(zhì)量、美觀的焊縫，提升產(chǎn)品競爭力。隨著智能化和自動化發(fā)展，未來可結(jié)合AI實(shí)時調(diào)控，進(jìn)一步簡化操作并提高一致性。

FAQ（常見問題解答）

1.問：為什么焊縫表面會出現(xiàn)氣孔和飛濺？如何避免？

答：氣孔和飛濺通常由參數(shù)不匹配、保護(hù)氣體不足或材料污染引起。避免方法包括：優(yōu)化激光功率和速度，確保氣體流量充足且穩(wěn)定；清潔工件表面；使用脈沖模式減少熱輸入。對于高反射材料，可預(yù)涂吸收層。

2.問：焊接薄板時易燒穿，該如何調(diào)整參數(shù)？

答：燒穿是因熱輸入過高。建議降低激光功率（如調(diào)整至300-800W），提高焊接速度，并采用脈沖模式。同時，焦點(diǎn)位置略高于工件表面，以減少能量密度。測試時從小參數(shù)開始，逐步優(yōu)化。

3.問：如何選擇保護(hù)氣體類型和流量？

答：一般用氬氣或氮?dú)猓瑲鍤飧m合不銹鋼和鈦合金，氮?dú)庥糜谔间摗Ａ髁扛鶕?jù)焊縫寬度和速度設(shè)定，通常為10-20L/min。確保噴嘴對準(zhǔn)熔池，并檢查氣體純度（≥99.99%）。

4.問：焊縫顏色發(fā)黑或氧化，是什么原因？怎么解決？

答：發(fā)黑多因保護(hù)氣體覆蓋不足或流量過低，導(dǎo)致氧化。解決措施：增加氣體流量，檢查噴嘴是否堵塞；優(yōu)化焊接路徑，避免空氣卷入；后處理中可通過拋光恢復(fù)色澤。

5.問：設(shè)備長時間使用后焊縫質(zhì)量下降，可能是什么問題？

答：這常由光學(xué)鏡片污染、激光器功率衰減或夾具松動導(dǎo)致。應(yīng)定期清潔鏡片，校準(zhǔn)光束；檢查冷卻系統(tǒng)和電源穩(wěn)定性；維護(hù)周期建議不超過200小時，必要時更換耗材。

以上內(nèi)容共計約1500字，涵蓋了提升焊縫美觀度的關(guān)鍵技巧和常見問題解答，希望對您的實(shí)際操作有所幫助。
