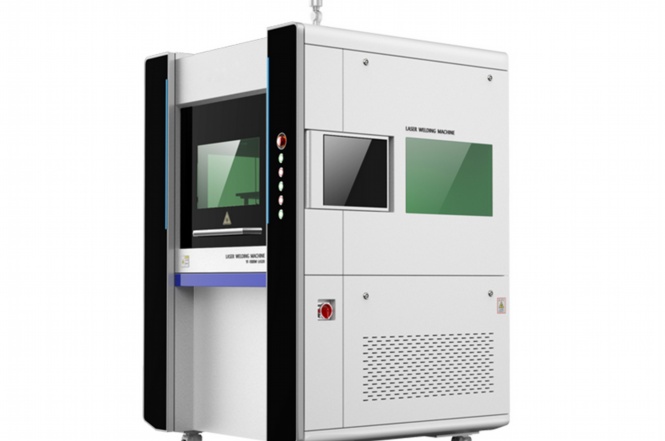

光纖激光焊接機焊接質量可視化監控系統

光纖激光焊接技術因其高能量密度、高精度和低熱影響區等優勢，在航空航天、汽車制造、精密電子等領域得到廣泛應用。然而，焊接過程中的質量穩定性一直是行業關注的焦點。傳統焊接質量檢測多依賴于事后抽檢，無法實時監控焊接過程，導致缺陷產品流入后續環節，增加生產成本與風險。

為此，光纖激光焊接質量可視化監控系統應運而生，該系統通過集成傳感技術、圖像處理與人工智能算法，實現對焊接過程的實時監測、分析與反饋，顯著提升焊接質量與生產效率。

系統組成與工作原理

光纖激光焊接質量可視化監控系統主要由硬件模塊與軟件平臺兩部分構成。

硬件模塊包括：

1.高速工業相機：配備特定濾光片，捕捉焊接過程中的熔池動態、飛濺行為及焊縫成形。

2.紅外熱像儀：實時監測焊接區域溫度分布，識別過熱或低溫異常。

3.激光位移傳感器：測量焊縫表面形貌與對接間隙。

4.光電傳感器：同步采集激光功率、脈沖頻率等工藝參數。

5.嵌入式處理單元：集成多源數據并進行邊緣計算。

軟件平臺核心功能為：

-圖像處理算法：對采集的視覺數據進行降噪、增強與分割，提取熔池幾何特征（如長度、寬度）、飛濺數量及焊縫輪廓。

-多傳感器數據融合：結合熱像與位移數據，構建焊接過程的三維動態模型。

-AI質量評估模型：基于深度學習（如卷積神經網絡）訓練缺陷分類器，實時判斷氣孔、裂紋、未熔合等缺陷類型。

-人機交互界面：以圖表與色彩編碼直觀展示焊接質量指標，支持閾值報警與報表生成。

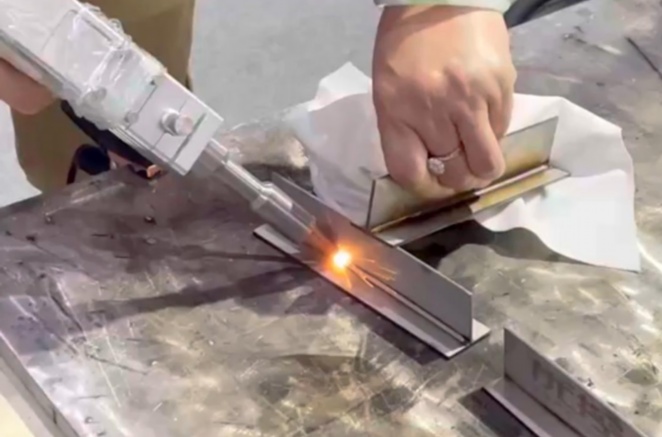

系統工作時，各類傳感器同步采集焊接過程數據，通過嵌入式單元預處理后傳輸至軟件平臺。平臺利用AI模型對數據進行實時分析，一旦檢測到質量偏差，立即觸發聲光報警或通過PLC控制激光器調整參數（如功率、速度），形成閉環控制。

技術優勢與應用價值

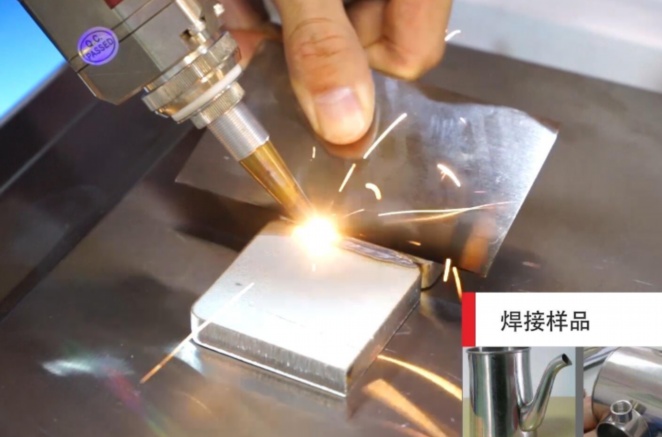

1.實時性與前瞻性：傳統檢測需等待焊縫冷卻后實施，而本系統在焊接過程中即可識別缺陷，避免批量報廢。例如，在電池極耳焊接中，系統可實時監測熔深，防止擊穿風險。

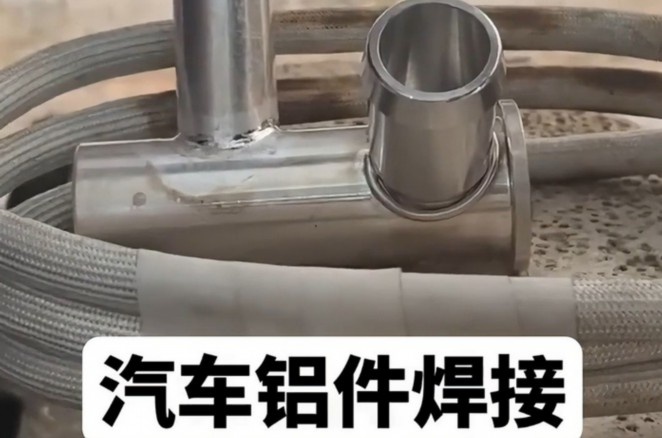

2.數據驅動優化：通過長期數據積累，系統可挖掘工藝參數與質量關聯性，為工藝優化提供依據。某汽車零部件廠商應用后，焊接合格率從92%提升至98.5%。

3.自適應控制能力：結合AI算法，系統可動態調整激光參數。如監測到焊縫寬度異常時，自動補償激光能量，適應材料厚度波動。

4.降低對人工經驗的依賴：傳統焊接依賴操作員技能，而本系統通過標準化分析，減少主觀誤判，尤其適用于高節拍自動化產線。

在航空航天領域，該系統用于發動機葉片修復焊接，通過熱像儀監控?zé)嵊绊憛^(qū)，避免晶粒粗化；在電子行業，微焊點視覺檢測精度達微米級，顯著降低虛焊率。

挑戰與發展趨勢

當前系統仍面臨若干挑戰：一是高溫強光環境下圖像采集易受干擾，需開發更高效的抗干擾算法；二是多源數據同步精度需進一步提升；三是小型化與成本控制需求日益迫切。

未來發展趨勢包括：

-5G與云平臺集成：實現遠程監控與數據協同分析。

-數字孿生技術：構建焊接過程虛擬模型，實現預測性維護。

-增強現實（AR）交互：通過AR眼鏡實時疊加質量數據，提升操作便捷性。

結語

光纖激光焊接質量可視化監控系統通過多傳感融合與智能分析，將質量控制從“事后補救”轉變?yōu)椤笆轮懈深A(yù)”，成為智能制造的典范。隨著算法優化與硬件創新，該系統將進一步推動焊接工藝向高精度、高可靠性邁進，為工業升級注入核心動力。

FAQ問答

1.問：可視化監控系統能否完全替代人工檢測？

答：不能完全替代。系統擅長實時監測與標準缺陷識別，但對于復雜工況（如新材料首次焊接）或邊緣性缺陷，仍需人工復核。理想模式是“系統預警+人工確認”，形成人機協同的質控體系。

2.問：系統在強弧光環境下如何保證圖像清晰度？

答：采用三項關鍵技術：一是窄帶濾光片，屏蔽特定波長的干擾光；二是主動照明補償，通過輔助光源增強目標區域?qū)Ρ榷龋蝗歉邉?dòng)態范圍（HDR）成像算法，抑制過曝與欠曝現象。

3.問：系統響應延遲是否會影響質量控制時效？

答：典型系統延遲控制在10毫秒內。通過邊緣計算架構，數據在采集端即時處理，結合FPGA硬件加速，從檢測到報警的全流程耗時遠低于焊接周期（通常為秒級），確保及時干預。

4.問：該系統是否適用于不同材質的焊接？

答：是的，但需針對性配置。例如鋁合金焊接需強化氣孔監測模型，高反光材料需調整相機曝光參數。系統支持工藝庫切換，用戶可根據材料類型調用預置檢測方案。

5.問：如何降低系統部署與維護成本？

答：推薦三項措施：一是采用模塊化設計，按需選配傳感器；二是利用云服務平臺，減少本地服務器投入；三是提供自校準功能，降低定期維護頻次。目前部分廠商已推出租賃服務，進一步降低初期成本。
