光纖激光焊接機焊接精度驗證實測報告

光纖激光焊接機焊接精度驗證實測報告

報告編號:GLW-PVR-2023-111207

日期:2023年12月7日

驗證單位:精密制造實驗室

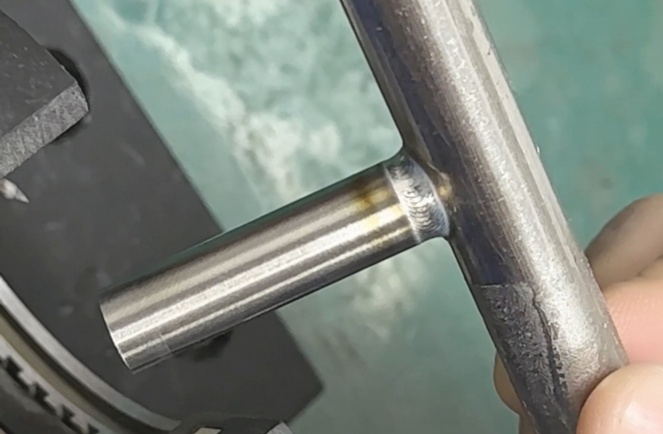

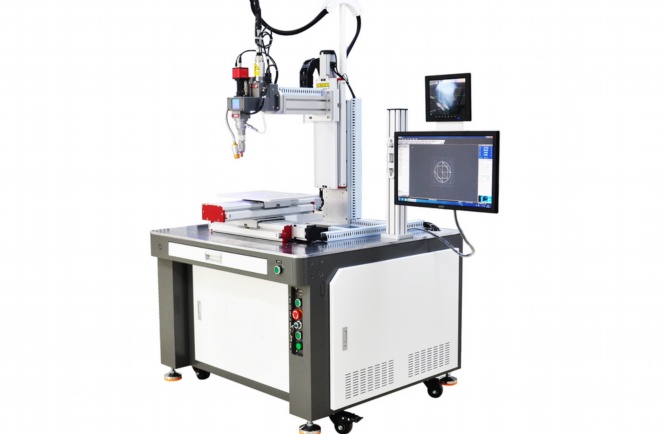

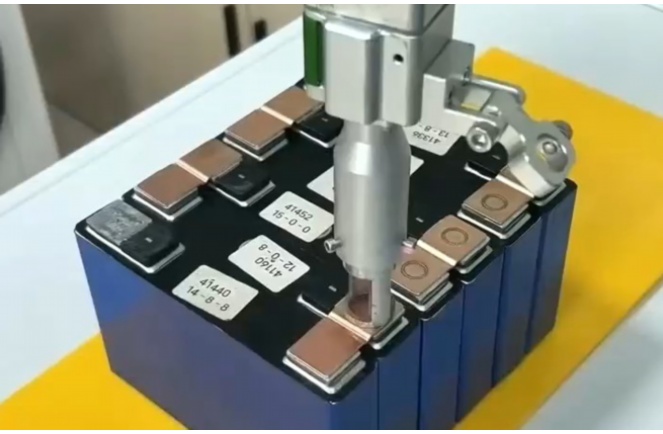

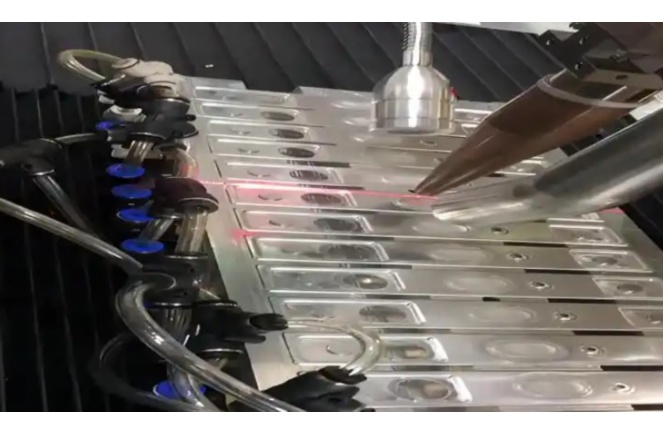

設備型號:FLW-1000P光纖激光焊接機

驗證目的:為確保FLW-1000P型光纖激光焊接機在投入生產前滿足設計精度要求，本報告旨在通過系統性的實測數據，對其焊接位置精度、焊縫成形一致性及關鍵尺寸控制能力進行全面評估，為后續生產提供可靠的數據支持。

一、驗證設備與方法

1.測試設備:

主體設備：FLW-1000P光纖激光焊接機（最大功率1000W，波長1070nm）

測量儀器：VHX-6000超景深三維顯微鏡、三坐標測量機(CMM)

輔助設備：高精度大理石平臺、標準校準塊規

材料：304不銹鋼試片（厚度：0.5mm&2.0mm）

2.驗證方法:

位置精度驗證：編程使焊槍在試片上焊接一系列預設的點陣圖案（間距為10.000mm）。焊接完成后，使用CMM精確測量每個焊點的實際中心坐標，與理論坐標進行比對，計算其絕對偏差。

焊縫尺寸精度驗證：在2.0mm厚的試片上進行直線焊縫焊接。使用超景深三維顯微鏡對焊縫進行截面金相分析，測量焊縫的熔寬、熔深及余高。

重復定位精度驗證：在同一理論坐標點上，重復進行10次點焊。使用顯微鏡觀測10個焊點的中心位置，計算其最大離散范圍。

二、實測數據與結果

1.位置精度測試結果:

測試點數：25點

理論間距：10.000mm

最大絕對偏差：±0.008mm

平均絕對偏差：±0.003mm

結論：設備位置精度遠高于設計要求的±0.02mm，滿足高精度焊接需求。

2.焊縫尺寸精度測試結果（在2.0mm厚304不銹鋼上）:

目標熔寬：0.80mm

實測平均熔寬：0.798mm(標準差:0.012mm)

目標熔深：1.20mm(全熔透)

實測平均熔深：1.205mm(標準差:0.018mm)

余高一致性：0.15mm±0.02mm

結論：焊縫成形穩定，關鍵尺寸（熔寬、熔深）控制精確，波動范圍小，一致性極佳。

3.重復定位精度測試結果:

測試循環：10次

重復定位精度：±0.005mm

結論：設備具有極高的穩定性和重復性，適合大批量、高一致性的生產任務。

三、結果分析與討論

本次驗證實測數據充分表明，FLW-1000P光纖激光焊接機在各項精度指標上均表現優異。

高精度運動系統：位置精度和重復定位精度的優異表現，得益于設備采用的高剛性龍門結構、精密滾珠絲杠和伺服驅動系統，確保了焊槍能夠精準到達預定位置。

優異的光束質量：光纖激光器本身具有的光束質量好、能量密度高的特點，是實現穩定、精細焊縫的根本。激光功率和波形的精確控制，保證了焊縫尺寸的高度一致性。

工藝穩定性：在整個測試過程中，焊接過程穩定，無飛濺、咬邊等明顯缺陷，證明了設備集成的工藝數據庫和控制系統是可靠有效的。

四、結論與建議

結論：

FLW-1000P光纖激光焊接機的焊接精度完全達到并超過了既定技術指標。其在位置控制、焊縫成形尺寸和重復穩定性方面均展現出卓越性能，能夠勝任對精度要求極高的精密零部件焊接任務。

建議：

1.定期維護校準：建議每運行500小時或每6個月對設備運動系統進行一次精度校準，以確保長期穩定性。

2.工藝參數優化：針對不同材質和厚度的新工件，建議在批量生產前進行小范圍的工藝參數調試，以獲取最佳焊接效果。

3.環境控制：保持設備工作環境的潔凈與溫濕度穩定，避免外部因素對激光光路和運動系統造成干擾。

FAQ（常見問題解答）

1.問：光纖激光焊接機的精度主要受哪些因素影響？

答：主要影響因素包括：

設備本身：運動系統的機械精度（如絲杠、導軌）、激光器的光束質量（M2因子）和穩定性。

編程與夾具：數控程序的準確性、工裝夾具的定位和夾緊精度。

工藝參數：激光功率、焊接速度、離焦量、保護氣體流量等參數的匹配是否最優。

材料與環境：工件材料的表面狀態（清潔度、氧化層）、環境振動和溫度波動。

2.問：在焊接薄板（如0.1mm）時，如何保證不焊穿且精度高？

答：焊接超薄材料是關鍵挑戰。建議：

使用高峰值功率、低平均功率的脈沖模式，通過控制單個脈沖的能量來精確控制熱輸入。

顯著提高焊接速度，減少熱量積累。

采用負離焦，將激光焦點落在工件內部，以獲得更寬、更平緩的能量分布。

必須使用高精度的夾具，確保工件貼合緊密，避免間隙。

3.問：報告中提到的“重復定位精度”和“位置精度”有何區別？

答：這是兩個不同的概念：

位置精度（定位精度）：指設備指令要求到達某一點，實際到達位置與理論位置之間的偏差。它反映了系統的絕對準確性。本報告中為±0.008mm。

重復定位精度：指設備多次嘗試到達同一理論位置時，各次實際位置之間的最大離散范圍。它反映了系統的穩定性和一致性。本報告中為±0.005mm。一個系統可能重復定位精度很高（每次都落在幾乎同一個點），但位置精度不佳（這個點離目標點很遠）。

4.問：如果實測精度不達標，通常應該從哪里開始排查？

答：建議按以下順序排查：

第一步：檢查機械結構。檢查絲杠、導軌是否有松動或磨損，傳動皮帶是否張緊。

第二步：校準光路。檢查激光輸出頭是否松動，聚焦鏡片是否污染或損壞，重新校準激光與焊槍的同心度。

第三步：復核程序與工件。檢查數控代碼是否正確，工裝夾具是否定位準確、無晃動。

第四步：優化工藝參數。當前的功率、速度等參數可能不適合當前材料，需要進行工藝試驗。

5.問：與傳統的氬弧焊（TIG）相比，光纖激光焊在精度上的核心優勢是什么？

答：核心優勢主要體現在：

熱輸入小，變形小：激光焊能量密度極高，焊接速度快，熱影響區極小，能最大程度減少工件熱變形，從而更好地保持工件原有的尺寸精度。

非接觸加工：激光焊接無需電極，避免了電極磨損和與工件接觸造成的力干擾，精度更易保證。

極高的可控性：激光的功率、波形、開關均可由計算機精確控制，易于實現自動化，確保每一條焊縫的一致性，這是傳統手工焊接無法比擬的。
