光纖激光焊接機焊縫質量改進項目復盤

光纖激光焊接機焊縫質量改進項目復盤報告

項目名稱：提升XX系列產品光纖激光焊接焊縫質量與一致性項目

項目周期：2023年第三季度（7月1日-9月30日）

項目負責人：[您的姓名/部門]

參與部門：生產部、工藝工程部、質量保證部、設備維護部

一、項目背景與目標

隨著公司核心產品XX系列的市場需求激增，其關鍵部件——采用2kW光纖激光焊接機進行焊接的鋁合金結構件——的焊縫質量問題日益凸顯。在項目啟動前，主要存在以下問題：

1.氣孔率高：平均氣孔率高達5%，遠超客戶標準（≤1.5%），導致產品氣密性測試不合格率上升。

2.焊縫成型不穩定：出現咬邊、駝峰、塌陷等外觀缺陷，影響產品結構強度與美觀。

3.一致性差：不同操作班組、不同生產批次的產品質量波動大，過程能力指數Cpk長期低于1.33。

為此，我們成立了專項改進小組，旨在通過一個季度的系統化攻關，實現以下目標：

主要目標：將焊縫氣孔率從5%降低至1.0%以下。

次要目標：消除主要外觀缺陷，使焊縫一次交檢合格率從85%提升至98%以上。

過程目標：建立標準化的焊接參數庫與作業指導書，確保過程能力Cpk≥1.67。

二、問題根本原因分析

項目組采用“人、機、料、法、環、測”六大維度，結合魚骨圖與5-Why分析法，對焊縫質量問題進行了深入剖析，鎖定以下根本原因：

1.材料（料）：

母材清潔度不足：鋁合金板材在焊接前僅進行簡單擦拭，表面殘留的油污、氧化膜是產生氫氣孔的主要來源。

保護氣體純度與流量不當：使用的氬氣純度僅為99.9%，且流量計不準，導致保護效果不穩定，焊縫易氧化。

2.方法（法）：

參數庫陳舊單一：現有焊接參數（功率、速度、離焦量等）是基于早期產品開發，未針對當前材料厚度和接頭形式進行優化，能量輸入不匹配。

坡口設計不合理：原有I型坡口對裝配間隙要求極高，微小的錯位就會導致未焊透或成型不良。

3.設備（機）：

激光頭鏡片污染：鏡片清潔周期過長，導致激光能量傳輸損耗和焦點漂移。

夾具定位精度下降：長期使用后，氣動夾具出現磨損，工件夾持不穩固，在焊接過程中產生輕微晃動。

4.環境與測量（環、測）：

車間空氣質量：焊接區域存在輕微空氣流動，影響保護氣場的穩定性。

檢測方法依賴目視：對氣孔的檢測主要依賴后期X光探傷，缺乏過程中的實時監控與預警。

三、實施改進措施

針對上述根本原因，我們制定并執行了以下改進措施：

1.材料端升級：

引入超聲波清洗機與不銹鋼絲輪刷，對焊前工件進行標準化清洗與機械清理，確保表面無油無氧化層。

將保護氣體升級為99.999%的高純氬，并更換所有老舊流量計，將氣體流量標準化并設置上下限報警。

2.工藝參數優化（DOE實驗設計）：

采用田口方法，以激光功率、焊接速度、離焦量作為關鍵因子，以氣孔率和焊縫熔深作為輸出響應，進行了3因素3水平的DOE實驗。

通過數據分析，找到了最優參數組合，并建立了針對不同材料厚度的“黃金參數庫”。

3.設備與工裝維護升級：

制定并嚴格執行激光頭鏡片“每班次檢查，每日清潔”的維護規程。

對關鍵定位夾具進行改造，增加精定位銷，并定期進行精度校驗。

4.標準化與培訓：

編制了圖文并茂的《光纖激光焊接標準化作業指導書》，明確了從物料準備、設備調試到焊接操作的全流程規范。

對所有焊接操作工及質檢員進行專項培訓與考核，確保標準得以有效執行。

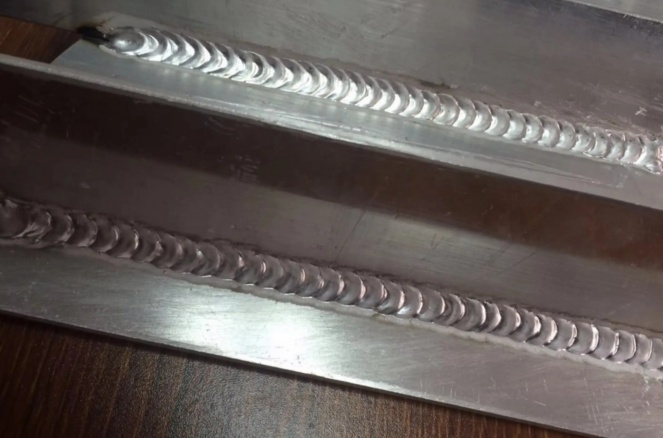

四、項目成果與數據對比

經過三個月的實施與數據跟蹤，項目取得了顯著成效：

|指標|改進前|改進后|改善幅度|目標達成情況|

|:|::|::|::|::|

|平均氣孔率|5.0%|0.8%|降低84%|超額達成|

|一次交檢合格率|85%|98.5%|提升13.5個百分點|達成|

|過程能力指數Cpk|1.05|1.78|提升69%|超額達成|

|客戶投訴率（焊縫相關）|每月3-5起|0起|100%消除|達成|

此外，生產效率因返工率大幅降低而提升了約8%，生產成本（包括廢品、返工、氣體消耗）顯著下降。

五、經驗總結與未來展望

成功經驗：

1.數據驅動決策：采用DOE科學方法替代傳統的“試錯法”，快速準確地找到了最優工藝窗口。

2.跨部門協作：生產、工藝、質量、設備部門的緊密合作是項目成功的關鍵，打破了部門墻。

3.標準化與防錯：將優秀實踐固化為標準文件和管理制度，并通過工裝改進實現了物理防錯。

待改進之處：

1.前期準備不足：項目初期對檢測設備的校準工作忽略，導致部分初期數據失真。

2.知識沉淀：項目過程中的經驗教訓應更系統地進行歸檔，便于后續新項目借鑒。

未來展望：

下一步，我們將把本次項目的成功經驗推廣到其他產品線的激光焊接工序中。同時，計劃引入在線焊縫監測系統，通過實時采集等離子體光譜、熔池圖像等信號，實現焊接質量的100%實時監控與智能預警，向“零缺陷”的智能制造目標邁進。

FAQ（常見問題解答）

Q1:為什么鋁合金激光焊接特別容易產生氣孔？

A1:鋁合金激光焊接產生氣孔的主要原因有兩個：一是氫孔，鋁合金表面的氧化膜（Al?O?）極易吸附環境中的水分，在高溫電弧下分解出氫氣，溶入熔池后冷卻來不及逸出而形成；二是工藝孔，由于激光焊接熔池凝固速度極快，若工藝參數不當（如能量輸入過高或過低），熔池中的氣體來不及上浮排出而被trapped在焊縫中。我們的改進措施，如加強焊前清理和優化參數，正是針對這兩個原因。

Q2:保護氣體的作用是什么？純度和流量如何影響焊縫質量？

A2:保護氣體的核心作用是隔絕空氣，防止熔融的金屬與空氣中的氧氣、氮氣發生氧化和氮化反應，從而避免焊縫變脆、產生氧化物夾雜和外觀發黑。純度不足（如含有氧、水汽）的氣體會直接引入雜質，破壞保護效果。流量過低無法有效驅散空氣，形成穩定的保護氣罩；流量過高則可能形成湍流，卷入空氣，同樣破壞保護效果，甚至對熔池產生冷卻作用。因此，選擇合適的純度并精確控制流量至關重要。

Q3:什么是DOE？它在本次項目中起到了什么作用？

A3:DOE（實驗設計）是一種科學安排實驗方案和數據分析的方法。在本項目中，我們面對多個影響焊縫質量的參數（功率、速度、離焦量），如果逐個試驗，耗時極長且難以找到交互作用。通過DOE，我們系統地安排了少量但具有代表性的實驗組合，然后通過數學模型分析出每個參數的主效應和交互效應，從而快速、精準地找到了能同時最小化氣孔率和保證熔深的最佳參數組合，大大提升了優化效率。

Q4:項目成功后，如何確保質量不會倒退？

A4:我們通過“標準化”和“制度化”來確保成果的可持續性：

標準化：將最優參數固化到設備程序中，并編寫了詳細的作業指導書。

培訓與認證：所有操作員必須通過理論和實操考核后持證上崗。

預防性維護：制定了設備（如激光器、鏡片、夾具）的定期檢查和保養計劃。

持續監控：質量部按照控制計劃進行抽檢，并監控過程能力指數Cpk的走勢，一旦發現異常立即啟動糾正措施。

Q5:未來引入在線監測系統相比現在的事后檢測有什么優勢？

A5:目前的X光探傷是“事后檢測”，缺陷產品已經產生，造成了材料和工時的浪費。在線監測系統是“事中預防”，其優勢在于：

實時性：在焊接過程中毫秒級地發現異常（如飛濺、駝峰、氣孔傾向）。

100%全檢：可以對每一個產品進行監控，無遺漏。

追溯與預警：將質量數據與產品一一綁定，實現精確追溯；當監測信號超出控制限時，系統可自動報警甚至停機，防止批量性不良品的產生。

數據驅動優化：積累的大量過程數據可用于更深層次的工藝分析和持續優化。
