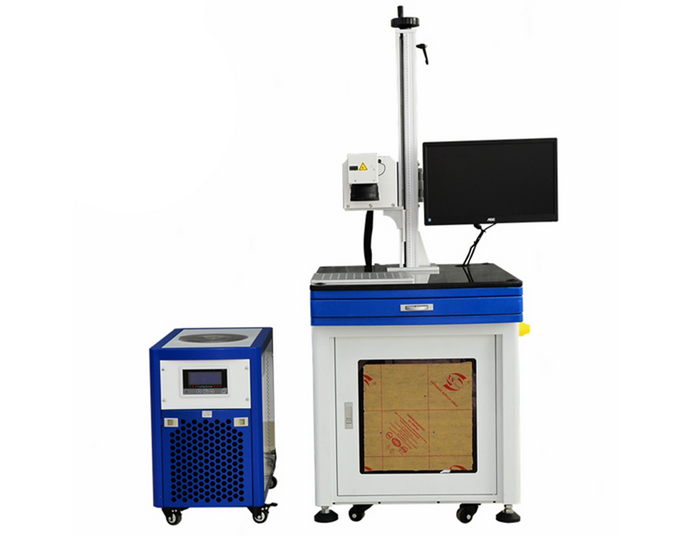

激光打標機ccd視覺橫向鏡頭好還是直射？全面解析

在激光打標技術日益普及的今天，CCD視覺定位系統已成為高精度打標的核心部件，它如同激光打標機的“眼睛”，指引激光準確命中目標。而在視覺系統設計中，橫向鏡頭（旁軸）與直射鏡頭（同軸）的選擇成為影響打標精度、效率和成本的關鍵因素。本文將深入解析這兩種方案的優缺點，幫助您根據實際需求做出最佳選擇。

一、視覺定位：激光打標機的“智慧之眼”

傳統激光打標機在加工時，需要零件處于固定位置且不能晃動，才能保證加工圖案在指定位置。而CCD視覺定位系統的引入，徹底改變了這一局限性。

通過先對產品進行模板制定并儲存為標準模板，在加工時拍攝產品圖像，由計算機系統對比及位置定位，實現了無需精密夾具即可高精度打標的革命性進步。

視覺定位系統根據安裝方式主要分為四種：真同軸視覺、偽同軸視覺（R型、T型）、旁軸視覺、視覺振鏡系統。其中，直射鏡頭對應同軸視覺系統，橫向鏡頭則對應旁軸視覺系統。

二、直射鏡頭（同軸視覺）：高精度打標的利器

#技術原理

直射鏡頭系統采用同軸視覺設計，將CCD相機安裝在激光光路上，通過一塊反射可見光的鏡片將激光和CCD耦合后輸出到激光掃描頭。

這種設計使得相機視野與激光出光路徑完全一致，實現了“所見即所得”的打標效果。

#性能特點

同軸視覺系統具有極高的定位精度，精度可達±0.01mm，但視野范圍相對較小（約10mm左右）。這種系統對軟件算法和硬件性能要求高，成本也比較昂貴。

#適用場景

真同軸視覺系統特別適用于高精密加工領域，如珠寶刻字、精密焊接、微加工等對精度要求極高的場景。

橫向鏡頭（旁軸視覺）：靈活經濟的解決方案

#技術原理

橫向鏡頭，即旁軸視覺系統，其設計理念簡單直接——將相機安裝在激光掃描頭的旁邊，通過視覺軟件計算出激光中心和相機中心的偏移，從而達到視覺定位的目的。

#性能特點

旁軸視覺系統的主要優勢在于視野范圍大，安裝簡易不受機器硬件限制，且性價比高。

由于其結構簡單，可以使用成本較低的MINI相機直接通過板卡連接采集圖片。不過，這種系統的精度相對較低，適用于對精度要求不高的場景。

#適用場景

旁軸視覺系統主要適用于低精度要求的工業品加工、畫布定位加工、DIY加工等場景。當預算有限且精度要求不高時，這是一個理想的選擇。

橫向鏡頭與直射鏡頭的全面對比

特性	直射鏡頭(同軸)	橫向鏡頭(旁軸)
精度	高(±0.01mm)	相對較低
視野范圍	小(10mm左右)	大
安裝復雜度	復雜	簡易
兼容性	強	極強
成本	高	低
適用場景	高精密加工：珠寶刻字，精密焊接，微加工	低精度要求工業品加工、畫布定位加工、DIY加工
穩定性	高	中

除了上述兩種主要方案外，還有偽同軸視覺系統，它通過反射鏡片或透射鏡片將激光和CCD耦合，平衡了精度和成本，在業內應用廣泛。

以及視覺振鏡系統，將工業相機內嵌振鏡內部，結構集成度高，但定制成本較高。

個人觀點：選擇合適的“眼睛”才是關鍵

在長期從事激光打標設備選型與配置的經驗中，我深刻認識到“沒有最好的方案，只有合適的方案”。

#精度與成本的平衡

在工業應用中，盲目追求最高精度往往意味著不必要的成本投入。我曾見證一家五金加工企業，最初選擇了高精度的真同軸系統，但實際生產中他們的產品精度要求并不高，結果造成了資源的浪費。后來切換到旁軸系統后，在保證生產效率的同時，大幅降低了設備投入。

#生產環境的考量

生產環境也是決策的關鍵因素。在空間受限的生產線上，旁軸系統因其結構緊湊往往更具優勢；而在實驗室等高精度要求環境下，同軸系統的性能優勢則更加明顯。

#未來擴展性

對于計劃逐步升級生產線的企業，我通常建議采用模塊化程度更高的偽同軸系統，它既能滿足當前的生產需求，又為未來的精度提升留出了空間。

常見問題解答(FAQ)

1. 橫向鏡頭與直射鏡頭的最大精度差異是多少？

直射鏡頭（真同軸）的精度可達±0.01mm，而橫向鏡頭（旁軸）的精度相對較低。實際精度還會受到相機分辨率、鏡頭質量和軟件算法等因素的影響。對于大多數工業應用而言，偽同軸系統提供的±0.02mm精度已足夠使用。

2. 在預算有限的情況下，哪種方案更具性價比？

橫向鏡頭（旁軸視覺）無疑是最具性價比的選擇。它不僅硬件成本較低，而且安裝簡易，對操作人員的技術要求也不高，特別適合中小型企業或剛引入視覺定位的廠家。

3. 哪種方案更適合大幅面打標？

橫向鏡頭（旁軸視覺）由于其視野范圍大，更適合大幅面打標應用。此外，還可以通過導軌控制實現大幅面產品的拼接打標，進一步擴展加工范圍。

4. 兩種方案對操作人員的技術要求有何不同？

直射鏡頭系統通常需要更專業的技術人員進行調試和維護，特別是在光學路徑對齊和軟件算法設置方面。而橫向鏡頭系統結構相對簡單，對操作人員的技術要求較低，普通技術人員經過短期培訓即可熟練操作。

5. 是否可以同時配置兩種視覺系統？

是的，一些高端的激光打標設備允許同時配置多種視覺系統，通過軟件切換適應不同的加工需求。這種方案雖然初始投資較高，但對于產品多樣性豐富的企業來說，提供了更大的生產靈活性。

結語：

在激光打標技術飛速發展的今天，CCD視覺定位系統已成為提升生產自動化程度和加工精度的重要裝備。橫向鏡頭與直射鏡頭的選擇，沒有絕對的優劣之分，關鍵在于與自身需求的高度匹配。

只有充分理解各種視覺定位技術的特點，結合產品的精度要求、生產節拍和預算成本，才能為激光打標設備搭配那雙最“明亮銳利”的眼睛，在激烈的市場競爭中脫穎而出。
